使用VFH进行局部路径规划

使用VFH进行局部路径规划

局部路径规划

局部路径规划（局部避障）常见的算法有人工势场（APF）、直方图法（VFH）和动态窗口法（DWA)。

VFH 算法主要是将无人机周围的环境转换成向量场直方图 , 根据极坐标直方图筛选出下一步可以通行的方向 , 并选取一个最优方向以一定的步长 行驶进入下一位置 。 当进入下一个位置后继续探测 , 直到达到目标点位置 。 VFH 主要包含3个步骤：
向量场直方图的建立
选定可通行扇区（或者扇区打分）
确定最优通行方向

VFH算法程序介绍

与算法相关的程序有

• 主节点：planner_node.cpp
• 局部规划算法管理函数：local_planning.cpp
• 人工势场算法： vfh.cpp
• 轨迹可视化节点：planning_visualization.cpp

local_plannning.cpp

订阅目标位置、局部地图和当前无人机odom，并调用局部算法程序(例如：apf.cpp， 'vfh.cpp'，通过 "planning/algorithm_mode"来控制)生成控制指令，并发布该指令
nh.param("planning/algorithm_mode", algorithm_mode, 0); //用于设置运行算法的模式，apf=0(默认)，vfh=1 订阅话题：

• "/prometheus/planning/odom_world"
• "/prometheus/planning/local_pcl"，局部观测的点云数据，位于局部坐标系，需要通过odom 才能转化到全局map坐标系下面
• "/prometheus/planning/goal"，目标点坐标，目标点是在全局坐标系map下给出的

发布话题：

• "/prometheus/planning/desired_vel" ， 全局坐标系下的期望速度
• "/prometheus/planning/stop_cmd" ，当前飞行器是否安全

vfh.cpp

接收地图、起点和终点，并生成速度控制指令。
参数说明（可在launch文件中设置） nh.param("vfh/inflate_distance", inflate_distance, 0.20); // 感知障碍物距离
nh.param("vfh/obs_distance", obs_distance, 3.0); // 感知障碍物距离
nh.param("vfh/max_att_dist", max_att_dist, 5.0); // 最大吸引距离
nh.param("vfh/safe_distance", safe_distance, 0.2); // 安全停止距离
nh.param("vfh/goalWeight", goalWeight, 0.2); // 目标权重
nh.param("vfh/prevWeight", prevWeight, 0.0); // 光滑权重
nh.param("vfh/obstacle_weight", obstacle_weight, 0.0); // 障碍物权重
nh.param("vfh/limit_v_norm", limit_v_norm, 0.4); // 极限速度

palnning_visualization.cpp

发布话题为“/planning_vis/trajectory”

局部规划算法任务程序

planning_mission.cpp

该程序负责执行所有规划算法的任务：订阅规划算法发布的指令，处理后发送给底层控制程序。

程序运行逻辑：

• 选择规划算法，选择后飞机将自动解锁并起飞 cout << "Please choose the planning method: 1 for APF, 2 for A*, 3 for Fast planner"<<endl;
• 初始状态为等待规划算法发布指令（若不给定目标点，规划算法不发布） cout << "Waiting for trajectory" << endl;
• 当接收到指令后，则根据不同规划算法生成底层控制指令并发布，具体流程请查看源码
  • APF_planner();
  • A_star_planner();
  • Fast_planner();
• 若抵达目标点附近，则无人机悬停 if (distance_to_goal < MIN_DIS)
• 若接收到紧急停止指令，则无人机原地悬停 cout << "Dangerous! Hold there." << endl;

参数：

• 是否控制偏航角：若设为true，偏航角将根据规划出来的指令进行平滑更新，否则航向将打死为0度 nh.param("planning_mission/control_yaw_flag", control_yaw_flag, true);

主要订阅话题：

• 全局规划算法发布的路径指令 ros::Subscriber global_planner_sub = nh.subscribe<nav_msgs::Path>("/prometheus/planning/a_star/desired_path", 50, global_planner_cmd_cb);
• 局部规划算法发布的速度指令 ros::Subscriber local_planner_sub = nh.subscribe<geometry_msgs::Point>("/prometheus/planning/apf/desired_vel", 50, local_planner_cmd_cb);
• FastPlanner算法发布的控制指令（期望轨迹） ros::Subscriber fast_planner_sub = nh.subscribe<prometheus_msgs::PositionReference>("/prometheus/planning/fastplanner/desired_trajecotry", 50, fast_planner_cmd_cb);
• 紧急停止指令 ros::Subscriber stop_cmd_sub = nh.subscribe<std_msgs::Int8>("/prometheus/planning/stop_cmd", 10, stop_cmd_cb);

发布话题：

• 控制指令，发送给控制模块 [px4_pos_controller.cpp]的命令 command_pub = nh.advertise<prometheus_msgs::ControlCommand>("/prometheus/control_command", 10);

Gazebo仿真环境运行

使用激光雷达作为传感器

• 运行launch文件（请查看launch文件参数说明，并进行调整） roslaunch prometheus_gazebo sitl_local_planning_3Dlidar_vfh.launch
• 在打开的rviz窗口中勾选局部规划及Ground_Truth显示(绿色为真值,红色为激光雷达局部点云)
• 输入1选择APF算法，无人机将自动起飞(这里使用APF来打印，但是算法已经切换到vfh)
• 在rviz中通过3D Nav Goal按钮指定目标点，点选该按钮后，同时按住鼠标左右键在rviz窗口中选择一点向上拉 ,然后释放
• 也可以通过终端发布目标点
  rostopic pub /prometheus/planning/goal ...

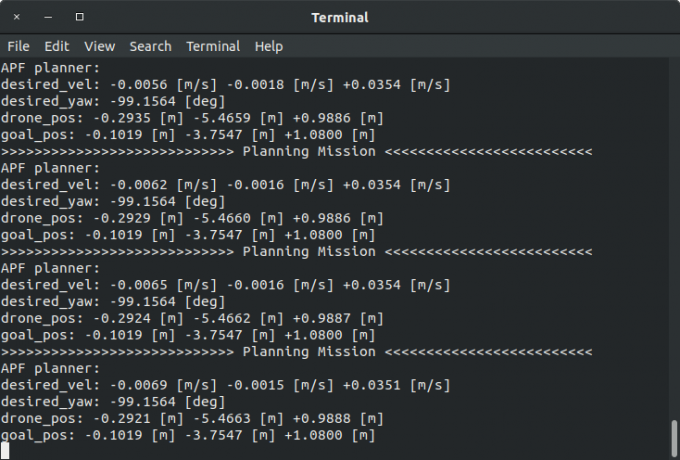

• 通过终端查看算法相关信息

运行截图 待补充

真实环境中运行

待补充
