框选识别KCF&SiamRPN

Jump to bottom
Ren Jin edited this page Mar 2, 2022 · 1 revision

框选识别KCF

本教程的目的：

  • 理解框选识别程序背后的原理
  • 掌握框选识别程序，并能够进行二次开发
  • 学会使用控制接口，完成与识别追踪相关的飞行任务

识别算法介绍

  • 订阅：

真实环境中订阅的相机话题为/prometheus/camera/rgb/image_raw

仿真环境中订阅的相机话题为/P300_Monocular_front/Monocular/image_raw

  • 发布：

检测结果话题/prometheus/target (话题格式请参考Prometheus/Modules/msgs/msg/DetectionInfo.msg)

  • 配置文件

真实环境中的配置文件为Prometheus/Modules/object_detection/config/camera_param.yaml

仿真环境中的配置文件为Prometheus/Modules/object_detection/config/camera_param_gazebo_monocular.yaml

注意修改kcf_tracker_h（跟踪框的实际高度）

  • KCF算法介绍

KCF作为单目标跟踪的经典之作，在准确率和实时性上都有非常不错的表现，特别对算力要求不高。

算法亮点：

  1. 通过循环矩阵生成正负样本来训练脊回归分类器；
  2. 利用循环矩阵可DFT对角化的性质，将循环矩阵的求逆运算转化为向量的点乘；
  3. 针对线性不可分的情况，引入核技巧映射到高维，线性可分

具体可以参考博客

任务程序介绍

object_tracking.cpp

  • 订阅来自图像的识别信息，这里使用了自定义的消息prometheus_msgs::MultiDetectionInfo，具体消息格式可以在msgs文件夹中查看
ros::Subscriber vision_sub = nh.subscribe<prometheus_msgs::MultiDetectionInfo>("/prometheus/target", 10, vision_cb);

  • 执行追踪算法及追踪策略（请阅读源码进行学习）

  • 发布上层控制指令

 ros::Publisher command_pub = nh.advertise<prometheus_msgs::ControlCommand>("/prometheus/control_command", 10);
  • 参数Thres_vision为视觉丢失阈值，kpx_track/kpy_track/kpz_track为控制参数，start_point_x/start_point_y/start_point_z/start_yaw为起始点位置，参数tracking_delta_x/tracking_delta_y/tracking_delta_z为追踪的前后间隔

仿真流程

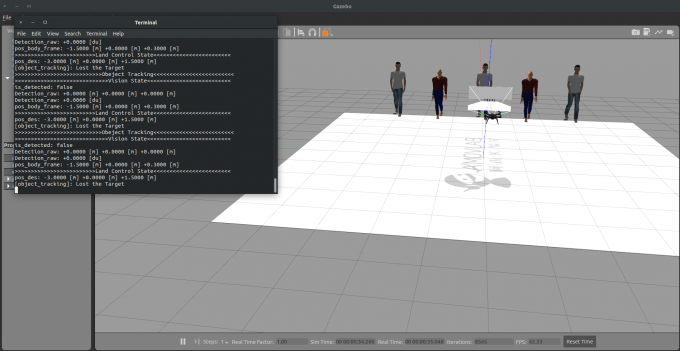

  • 运行启动脚本，注意修改参数配置文件object_tracking.yaml，然后运行
roslaunch prometheus_gazebo sitl_kcf_detection.launch
  • 启动后，输入1启动任务，飞机将起飞至起始点，等待目标信息

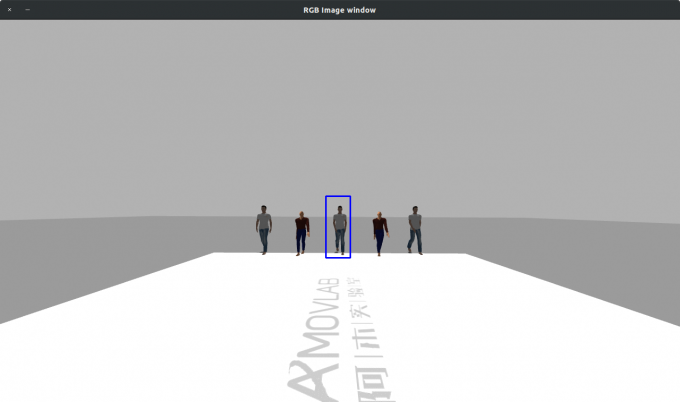

  • 在弹出来的交互框中使用鼠标左键框选追踪目标，使用鼠标右键取消框选


  • 飞机将飞向框选目标，完成任务

如何进行真机实验？

相机购买

相机标定

# 首先启动相机节点，如下命令启动相机ID=0
roslaunch prometheus_detection web_cam0.launch
# 然后利用ros自带的标定程序对相机进行标定
rosrun camera_calibration cameracalibrator.py --size 8x6 --square 0.0245 image:=/prometheus/camera/rgb/image_raw

  • 其中：size为标点板尺寸，square为每个方格宽度(m)，image:=相机话题

  • 棋盘格标定板下载地址：Chessboard

  • 将得到的参数写入如下文件(有关目标尺度的预定义也在这个文件中)：Prometheus/Modules/object_detection/config/camera_param.yaml，例如参数如下：

  • 标定板样张如下

目标距离估计误差

  • 以行人跟踪为例，结果如下，在Prometheus/Modules/object_detection/config/camera_param.yaml中设置行人高度kcf_tracker_h为1.7m，并以此估计相机到目标的距离

  • 对于行人，90°视场角的相机，检测范围在1~20m，测距误差大概为距离的19%。

在TX2上的运行速度

  • KCF算法在TX2运行速度在25-30HZ之间

实际测试视频：video

感谢使用Prometheus自主无人机软件平台！
